3D-Modellviewer in data.share
Über den 3D-Modellviewer können die Inhalte aller Modellgruppen und Modelle eines BIM-Projektes gemeinsam eingesehen werden. Ausgewählte Funktionen und die zur Verfügung gestellten Hilfsmittel machen es möglich, auch bei grösseren Projekten mehrere Modelle über das Internet gemeinsam zu nutzen.
Die Funktionen im Überblick:

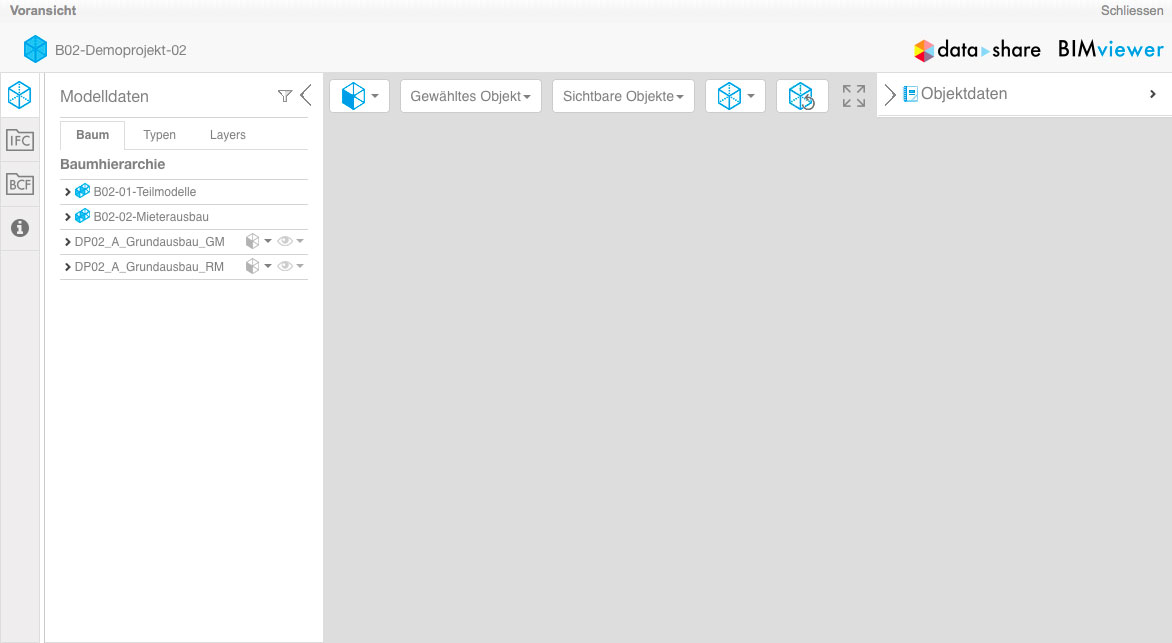

3D-Modellviewer öffnen
Beim Öffnen über das Voransichts-Icon eines BIM-Projektes werden automatisch das 3D-Fenster und das Modelldaten-Fenster angezeigt, ohne dass Modelldaten und ein Modell geladen werden. Beim einfachen Klick auf das Voransichts-Icon eines BIM-Modelles werden zusätzlich direkt die Modelldaten und die 3D-Ansicht des Modelles angezeigt.
Die Modell- und Geometrie-Daten werden momentan auf Modellebene geladen. Später können sie bis auf die Geschoss-Ebene nach Bedarf geladen resp. dazu geladen werden. Diese Funktionalität ermöglicht trotz umfassenden Datenmengen und entsprechender Infrastruktur ein flüssiges Arbeiten.
Hinweise zur Nutzung des 3D-Modellviewers
Über den Klick auf „i“ in der linken Menüspalte wird die Hinweis-Seite geöffnet. Hier kann sich die unerfahrene BenutzerIn kurz einen Einblick über die Nutzung des BIM-Viewers verschaffen.

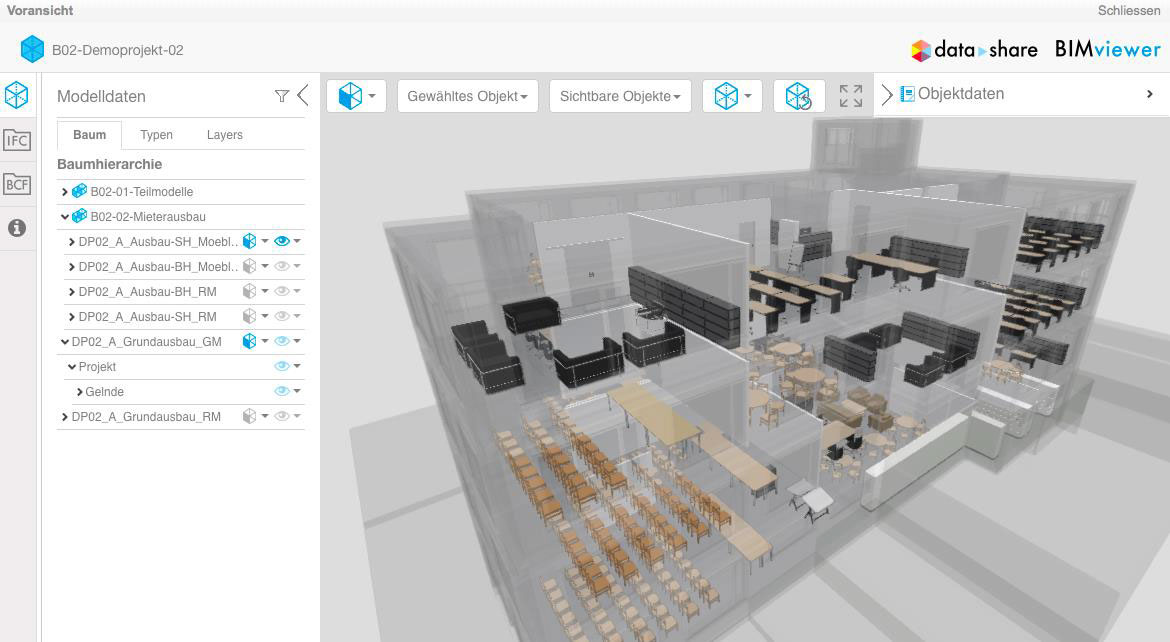

Ansicht 1
Das 3D-Fenster und das Modelldaten-Fenster sind geöffnet. Im Modelldaten-Bereich ist die Baumstruktur-Ansicht geöffnet.

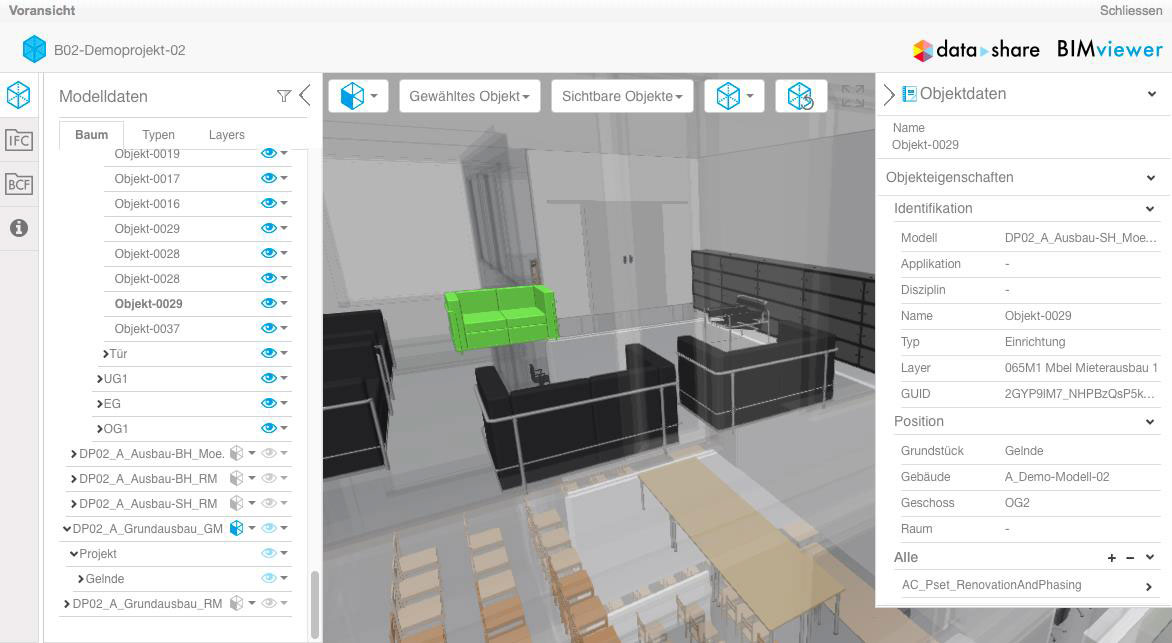

Ansicht 2
Das 3D-Fenster, das Modelldaten-Fenster und das Objektdaten-Fenster sind geöffnet. Ein Innenwandelement ist ausgewählt. Im Modelldaten-Bereich ist die Typen-Ansicht geöffnet.

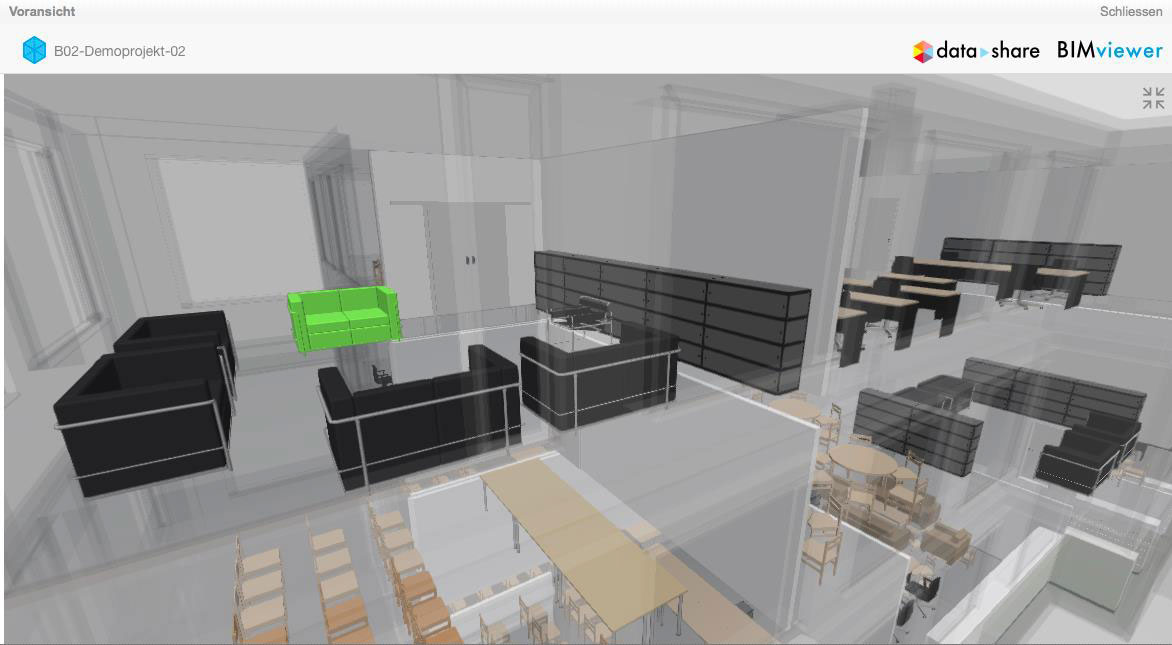

Druckansicht
Diese Ansicht eignet sich, um von ausgewählten Bereichen und spezifischen Konfigurationen entweder eine Bilddatei herunterzuladen oder in einem separtaen Fenster zu öffnen und allenfalls zu drucken.
Funktionen im 3D-Fenster

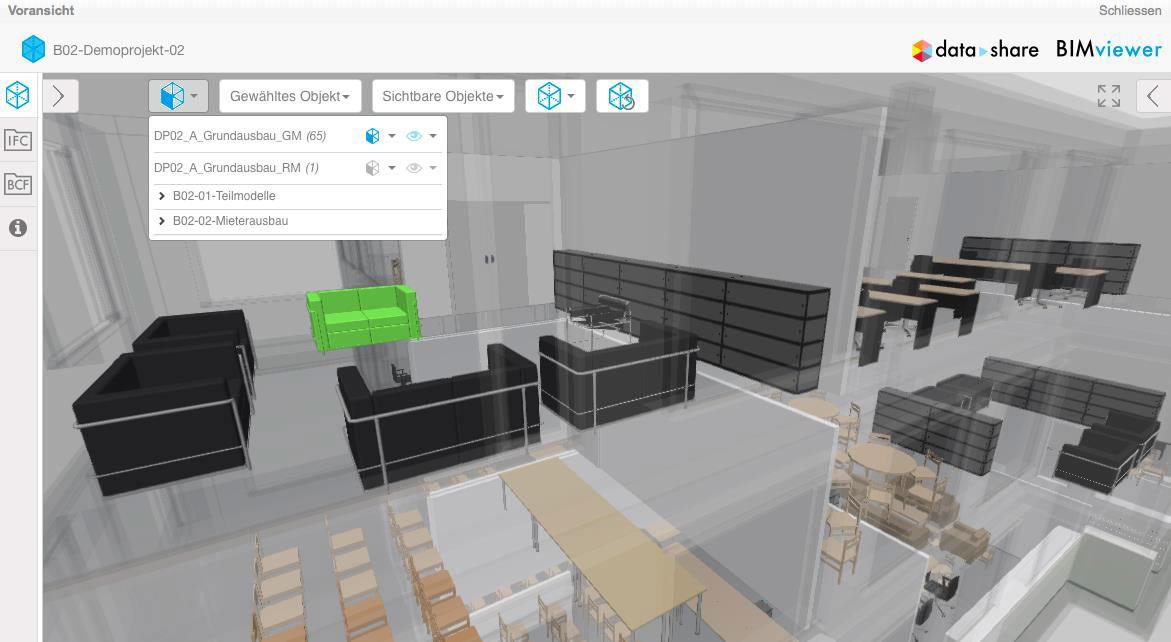

Modell-Auswahlmenü
Innerhalb des 3D-Fensters können über das Modell-Auswahlmenü Modelle aus- und eingeblendet resp. zugeladen werden. Diese Funktion ermöglicht eine minimale Navigation, ohne dass das Modelldaten-Fenster geöffnet sein muss.

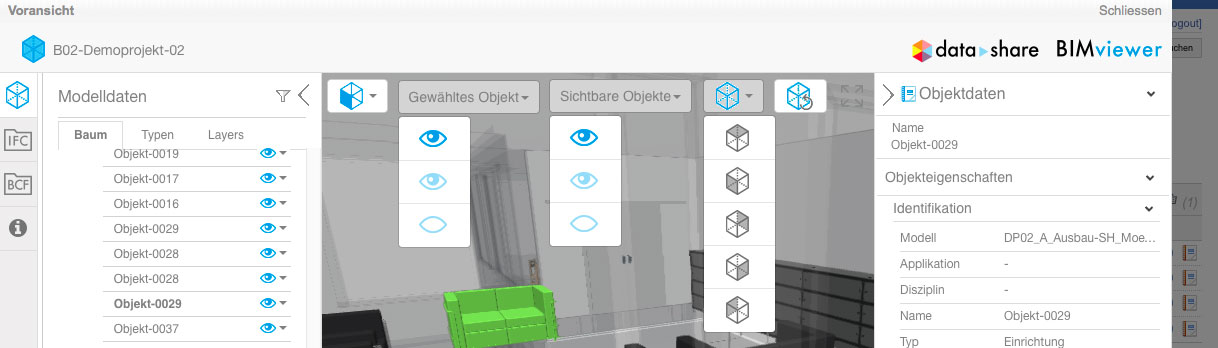

Modell-Darstellungsmenüs
Mit diesen Menüs kann die Darstellung des ausgewählten Elementes und der übrigen Elemente beeinflusst werden. Das Modell-Ansichts-, Zurücksetzungs- und Maximierungs-Menü unterstützen die Navigation im 3D-Raum.

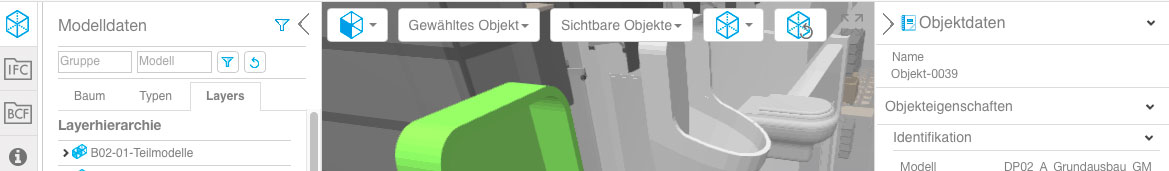

Filterfunktion
Die Auswahl der Modelldaten kann über die Filterfunktion gesteuert werden. Es kann nach Modell-Gruppen, Modellen und dem Namen der Elemente* wie Türen etc. gefiltert werden. Diese Funktion hilft vor allem bei grossen Projekten gezielt Einstellungen vorzunehmen zu können.
* Wird später eingebaut
Objekt-Daten
Auszug und Gruppierung
Aus den IFC-Dateien werden, soweit möglich, die wesentlichen Objekteigenschaften ausgelesen und im Objektdaten-Bereich wie folgt angezeigt: In den zwei ersten Gruppen („Identifikation“ und „Position“) werden die Daten immer gleich nach dem data.share BIM-Server-Schema aufgelistet und die Titel in der Sprache beschriftet, die in data.share eingestellt ist. In der dritten Gruppe, „Alle“, werden Sprache und Darstellung ohne Anpassung von der IFC-Datei übernommen.
