BIM-Projekt- und -Modellverwaltung in data.share
Dateien und Modelle können gemeinsam ausgetauscht und verwaltet werden. Benachrichtigungen, Zugriffsrechte und weitere bewährte Funktionen stehen zur Verfügung. Insbesondere die differenzierte Zugriffsrechteregelung, die bis auf Modellebene greift, ermöglicht den personifizierten Zugang zu den Modellen. Bei der Entwicklung und Umsetzung stand und steht der Umgang mit grossen Datenmengen im Vordergrund, die bei der Einsatz von BIM entstehen. Der Funktionsumfang und die Gestaltung berücksichtigen die unterschiedlichen Anforderungen, die von Spezialisten und Teilnehmern, die die Plattform nur gelegentlich nutzen, gestellt werden.
Die Funktionen im Überblick:

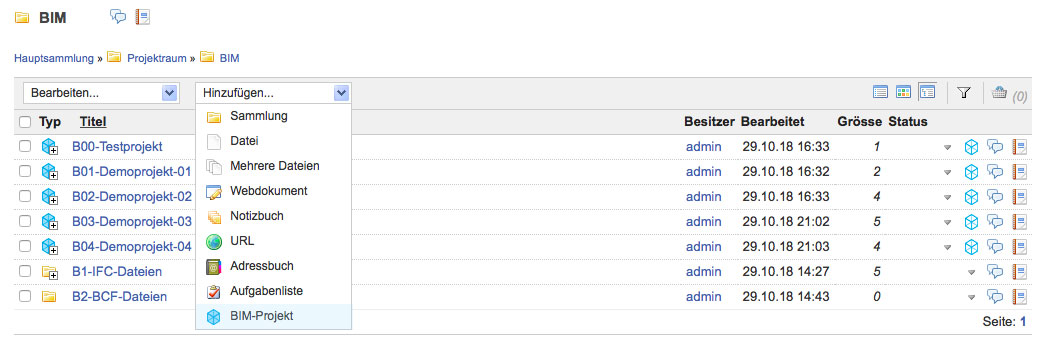

BIM-Projekt
Im Projektraum kann der BIM-Modell-Austausch hinzugeschaltet werden. Das neue Objekt „BIM-Projekt“ kann „Modelle“ oder „Modellgruppen“ enthalten. Innerhalb eines Projektraumes können mehrere BIM-Projekte geführt werden.
BIM-Modell
Einem BIM-Projekt können Modelle oder Modellgruppen hinzugefügt werden (vergleichbar zu Adressen im Adressbuch). Über Modellgruppen können Modelle thematisch sortiert werden, was bei grossen Projekten hilfreich ist.

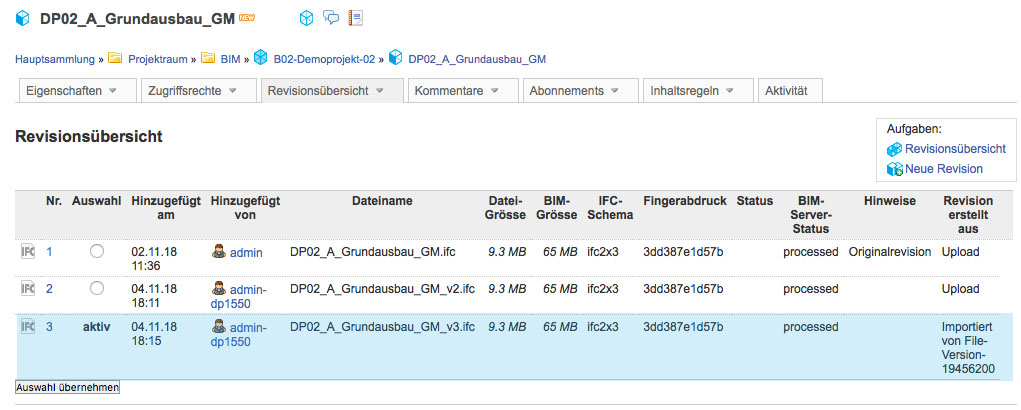

BIM-Modell Revisionsansicht
Im Unterschied zu den Dateiobjekten werden Modelle nicht versioniert sondern revisioniert. Das Handling der Versionen und Revisionen ist vergleichbar.

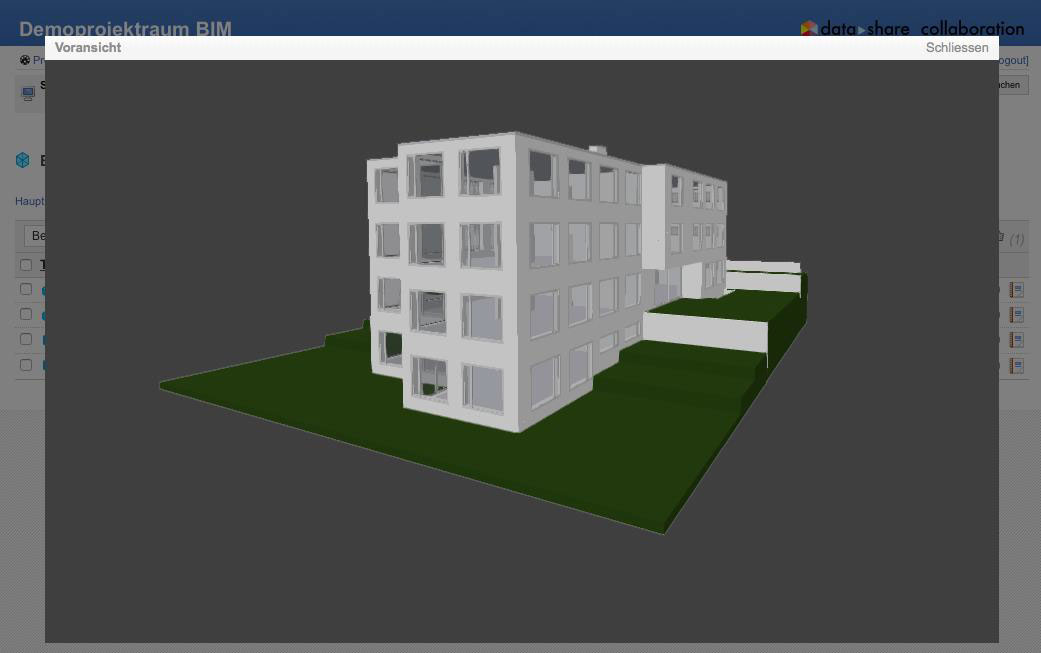

IFC-Voransicht
Von allen Modellen und auch von den IFC-Dateiobjekten wird eine Serie von Isometrien erstellt, die über das Voransichts-Fenster angeschaut werden können.
Die Voransichten dienen als Vorab-Information, um sich ein Bild zu machen, was in einem BIM-Modell enthalten ist, ohne dass das BIM-Modell im BIM-Viewer geöffnet werden muss.
Modelle hinzufügen
Entweder über den direkten Upload von IFC-Dateien...

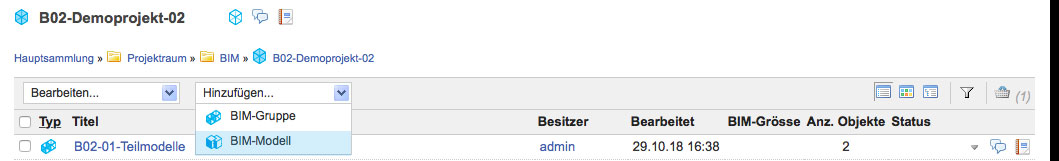

BIM-Modell oder BIM-Gruppe hinzufügen

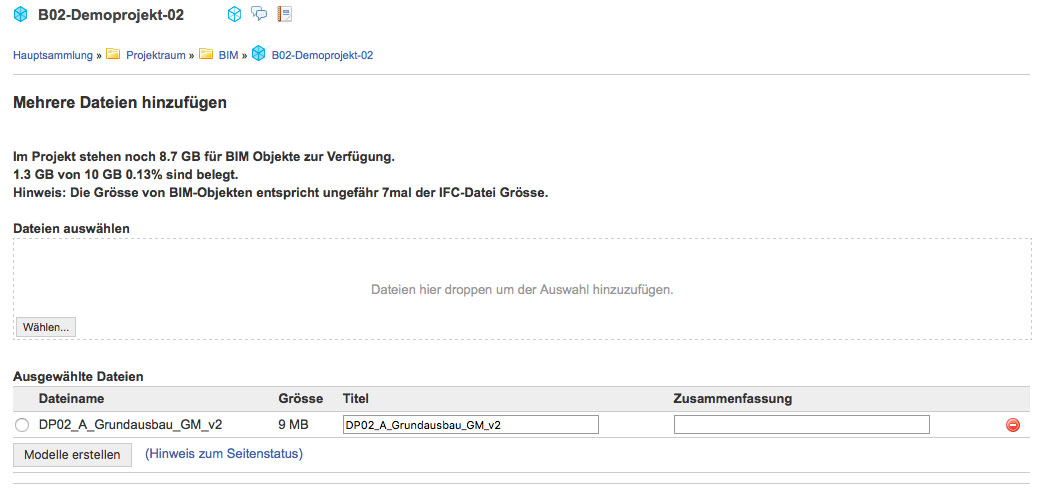

Multi-Uplooad von IFC-Dateien mit automatischem Import der BIM-Modelle

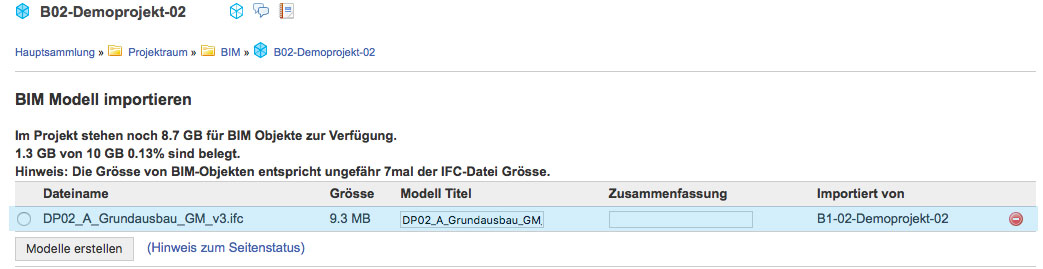

...oder importieren von IFC-Dateien, die sich im Projektraum befinden.

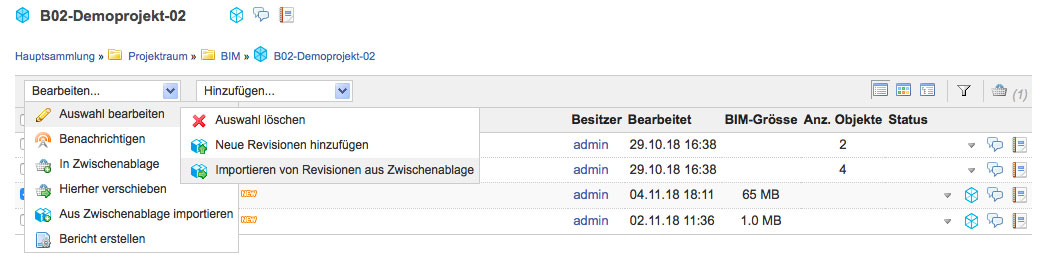

Modelle Revisionieren

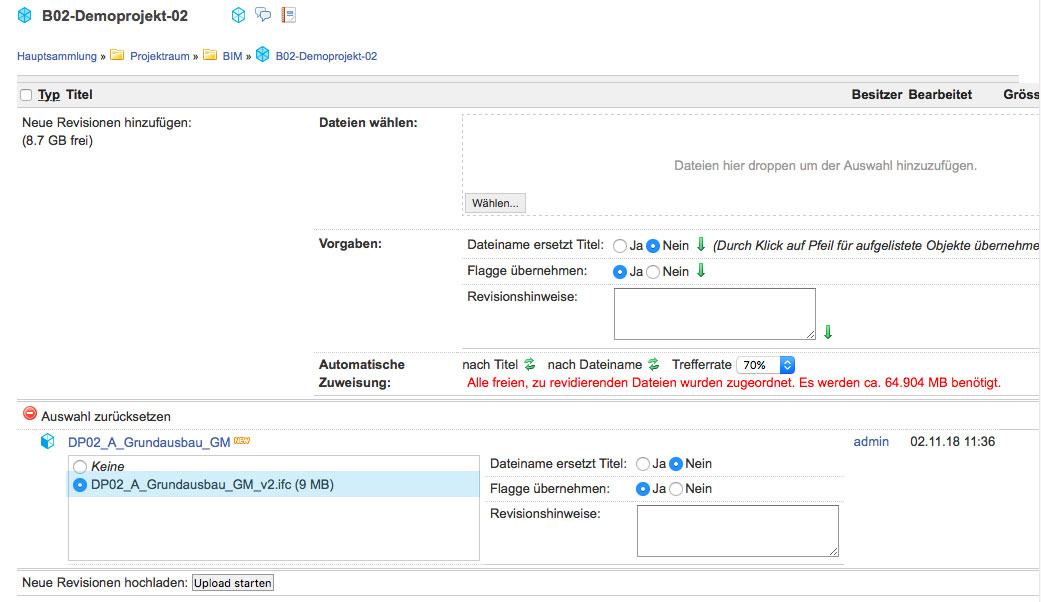

Multi-Revisionieren, über Multi-Upload oder Import aus der Zwischenablage
Zuordnung der IFC-Dateien analog zur Multi-Versionierung bei Dateiobjekten
Erstellung und Verfügbarkeit der Modelle
Nach dem Hochladen resp. der Zuweisung der entsprechenden Elemente beginnt im Hintergrund der Erstellungsprozess im BIM-Server. Abhängig von der Auslastung, der Modellgrösse und Modellkomplexität stehen die Modelle schnell oder weniger schnell für die Nutzung bereit.
Dem Teilnehmer werden vier Stadien kommuniziert: Waiting, In Processing, Abgebrochen, Bereit (keine Info).
Die Datenmenge, die für die Nutzung eines Modelles erforderlich ist, beträgt ca. das 5- bis 8-fache der importierten IFC-Datei. Im Durchschnitt sind das heute rund 200 bis 300 MB pro Modell.

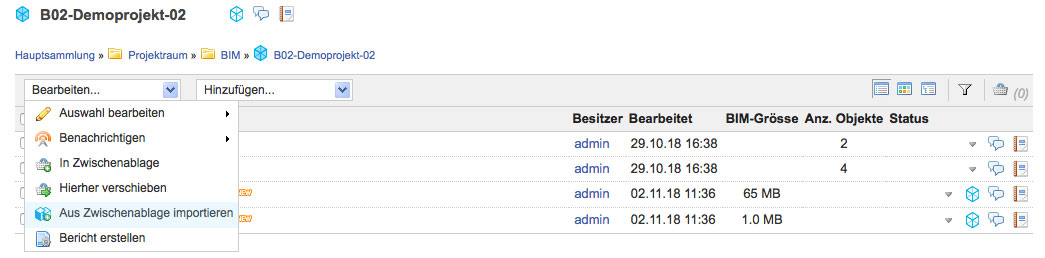

Modelle aus Zwischenablage importieren

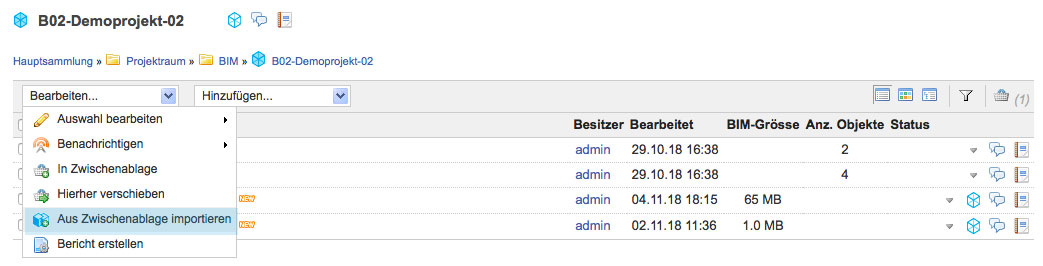

Unter „Bearbeiten“ die Option „Aus Zwischenablage importieren“ auswählen...
... es werden automatisch alle IFC-Dateien vorausgewählt.

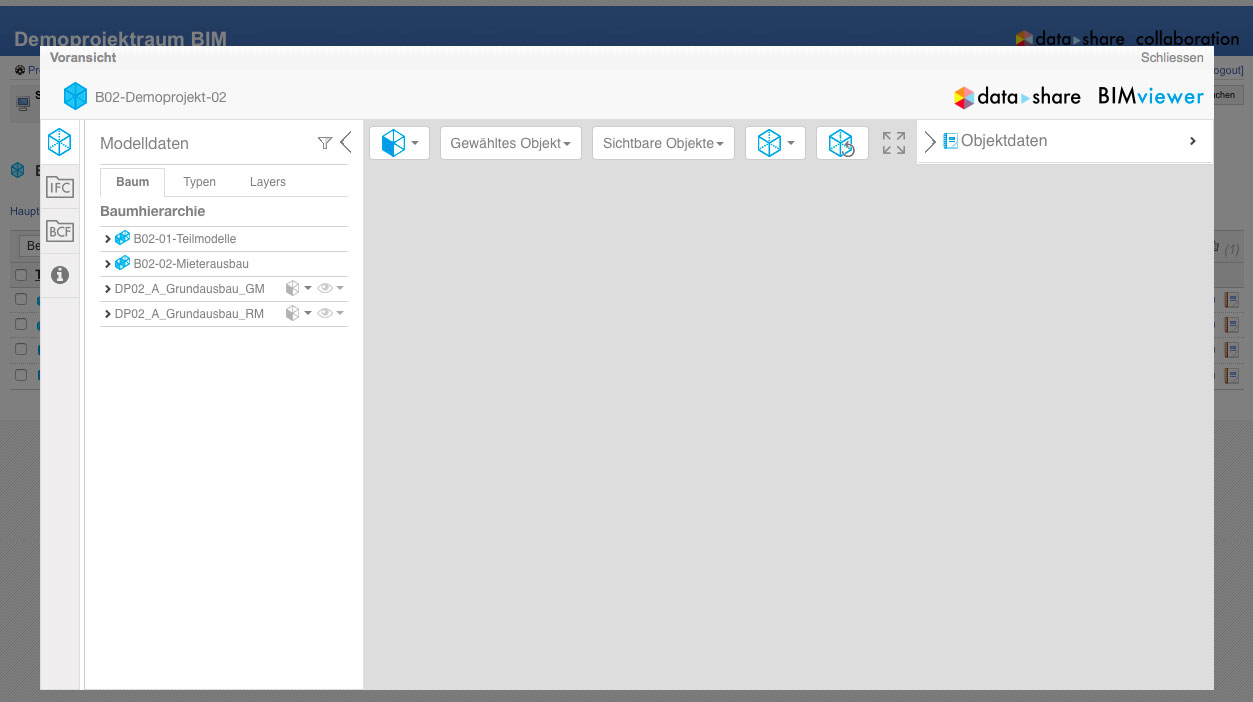

Den BIM-Viewer öffnen
Nach dem Klick auf das Voransicht-Icon öffnet sich der BIM-Viewer automatisch im Voransichtsfenster. Die Grösse und Anzahl Elemente im Modell werden direkt in der Listenansicht angezeigt, damit sich der/die Benutzer/in ein Bild über den Umfang und die erforderliche Leistung an das System machen und entscheiden kann, ob ihm allenfalls die Informationen in der Voransicht vorerst genügen.
Nun stehen die Inhalte aller Modelle zur Verfügung. Im Wesentlichen sind das die Strukturdaten, die Geometrien für die 3D-Ansicht und die Eigenschaften aller Elemente.
